Cảm biến cổng xếp tự động là thiết bị quan trọng đảm bảo an toàn và hiệu suất hoạt động của hệ thống cổng. Với kinh nghiệm nhiều năm lắp đặt và bảo trì cổng xếp tại Cổng Hồng Môn, chúng tôi cung cấp hướng dẫn toàn diện về các loại cảm biến, nguyên lý hoạt động, cách lắp đặt, bảo trì và lựa chọn giải pháp phù hợp cho từng nhu cầu sử dụng cụ thể.

Định Nghĩa và Vai Trò Cảm Biến Cổng Xếp Tự Động trong Hệ Thống Tự Động Hóa

Cảm biến cổng xếp tự động đóng vai trò như bộ não điều khiển của toàn bộ hệ thống. Đây là thiết bị điện tử chuyên dụng, được thiết kế để giám sát vị trí và chuyển động của cổng một cách liên tục và chính xác. Thông qua việc thu thập và xử lý tín hiệu, các cảm biến này đảm bảo hoạt động an toàn và ngăn chặn tai nạn có thể xảy ra trong quá trình vận hành cổng.

Cảm Biến Cổng Xếp Tự Động là Gì và Tại Sao Cần Thiết

Cảm biến cổng xếp tự động là thiết bị điện tử nhạy cảm, có khả năng phát hiện vị trí chính xác của cổng và các vật cản trong vùng hoạt động. Thiết bị này hoạt động dựa trên các nguyên lý vật lý khác nhau như từ trường, tia hồng ngoại, hoặc sóng siêu âm để thu thập thông tin về môi trường xung quanh.

Vai trò thiết yếu của cảm biến trong hệ thống cổng hiện đại không thể thiếu.

• Khi không có cảm biến, cổng xếp chỉ là một khối kim loại di chuyển mù quáng, không có khả năng nhận biết môi trường. Điều này dẫn đến nguy cơ cao về tai nạn và hư hỏng thiết bị.
• Với cảm biến, cổng trở thành một hệ thống thông minh, tự động điều chỉnh hoạt động để đảm bảo an toàn tuyệt đối.

Các Chức Năng Cơ Bản của Hệ Thống Cảm Biến trong Cổng Xếp Inox

• Chức năng đầu tiên và quan trọng nhất của cảm biến là giám sát vị trí và hành trình chính xác của cổng. Hệ thống này theo dõi từng centimet di chuyển của cổng, từ vị trí mở hoàn toàn đến vị trí đóng kín. Độ chính xác này đảm bảo cổng dừng đúng vị trí mong muốn, không bị lệch lạc hay va chạm.
• Chức năng thứ hai là phát hiện vật cản và kích hoạt dừng khẩn cấp. Khi có người, xe cộ, hoặc vật thể nào đó xuất hiện trong vùng hoạt động của cổng, cảm biến sẽ lập tức phát hiện và gửi tín hiệu dừng khẩn cấp đến bộ điều khiển. Điều này ngăn ngừa hoàn toàn các tai nạn đáng tiếc có thể xảy ra.

Phân Loại Cảm Biến Cổng Xếp Tự Động – Hiểu Rõ Từng Loại

Thị trường hiện tại cung cấp nhiều loại cảm biến khác nhau, mỗi loại có ưu nhược điểm riêng. Các loại chính bao gồm cảm biến hành trình có ray và không ray, cảm biến an toàn photocell và cảm biến giới hạn. Việc hiểu rõ đặc điểm của từng loại giúp lựa chọn giải pháp phù hợp nhất.

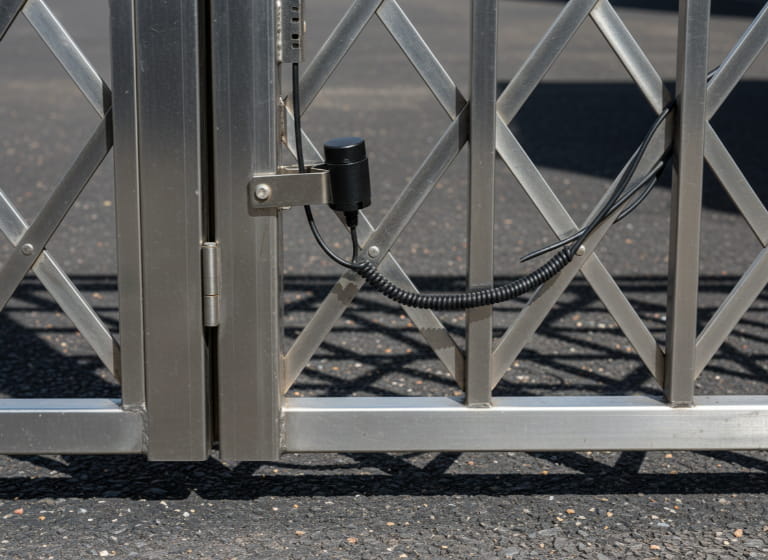

Cảm Biến Hành Trình – Bút Từ Thông Minh

Cảm biến hành trình dạng bút từ là thiết bị nhỏ gọn, sử dụng từ trường để xác định vị trí chính xác của cổng. Thiết bị này hoạt động theo nguyên lý cảm ứng từ, khi bút từ di chuyển gần ray dẫn hướng, từ trường biến đổi tạo ra tín hiệu điện tương ứng với vị trí.

Ưu điểm nổi bật của loại cảm biến này là chi phí thấp và độ chính xác cao. Với giá thành chỉ từ 800.000 đến 1.200.000 đồng, bút từ mang lại hiệu quả kinh tế tuyệt vời cho các gia đình và doanh nghiệp nhỏ. Độ chính xác đạt mức sai số dưới 2mm, đáp ứng đầy đủ yêu cầu sử dụng thông thường.

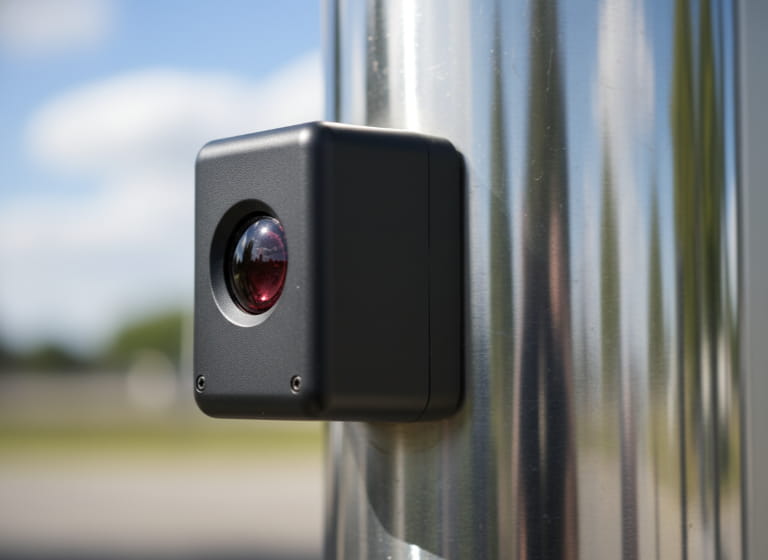

Cảm Biến An Toàn Photocell – Hệ Thống Chắn Tia Hồng Ngoại

Cảm biến photocell bao gồm bộ phát và bộ nhận tia hồng ngoại, đặt đối diện nhau để tạo thành hàng rào ánh sáng vô hình. Khi có vật thể nào đi qua và cắt tia sáng, hệ thống lập tức phát hiện và gửi tín hiệu cảnh báo.

Phạm vi hoạt động của photocell có thể đạt đến 15 mét với độ nhạy cực cao. Loại cảm biến này đặc biệt phù hợp cho các cổng có khẩu độ lớn hoặc khu vực có mật độ giao thông cao. Thời gian phản ứng chỉ trong vòng 0.1 giây, đảm bảo an toàn tuyệt đối cho người và phương tiện.

Cảm Biến Hành Trình Không Ray – Công Nghệ Dẫn Hướng Nam Châm

Công nghệ cảm biến không ray sử dụng nam châm được chôn dọc theo tâm cổng để tạo đường dẫn hướng. Cảm biến gắn trên cổng sẽ theo dõi đường từ tính này để xác định vị trí chính xác mà không cần đến ray cơ học.

Ưu điểm vượt trội của hệ thống này là không cần lắp đặt ray, giảm thiểu chi phí thi công và bảo trì. Độ chính xác đạt mức cao với sai số dưới 1mm, phù hợp cho các ứng dụng đòi hỏi độ chính xác cao. Công nghệ này đại diện cho xu hướng hiện đại trong ngành cổng tự động.

Nguyên Lý Hoạt Động của Cảm Biến Cổng Xếp – Từ Lý Thuyết Đến Thực Tế

Hiểu rõ nguyên lý hoạt động của cảm biến giúp người dùng vận hành và bảo trì thiết bị hiệu quả hơn. Mỗi loại cảm biến hoạt động dựa trên nguyên lý vật lý riêng biệt, nhưng đều có chung mục tiêu là cung cấp thông tin chính xác về vị trí và trạng thái của cổng.

Cảm Biến Hành Trình Cổng Xếp Có Ray – Cơ Chế Dẫn Hướng Bằng Thanh Ray

Hệ thống cảm biến có ray sử dụng thanh ray kim loại như đường dẫn hướng cho bút từ di chuyển. Khi cổng chuyển động, bút từ sẽ trượt dọc theo ray, tạo ra từ trường biến đổi. Biến đổi từ trường này được chuyển đổi thành tín hiệu điện, cho phép bộ điều khiển xác định chính xác vị trí của cổng.

Độ chính xác của hệ thống này đạt sai số dưới 1-2mm, đáp ứng tốt nhu cầu sử dụng cho hầu hết các ứng dụng. Ray được làm từ thép không gỉ hoặc nhôm anod, đảm bảo độ bền cao trong môi trường khắc nghiệt. Tuổi thọ của hệ thống có thể lên đến 10-15 năm với bảo trì định kỳ.

Cảm Biến Hành Trình Cổng Xếp Không Ray – Công Nghệ Nam Châm Tự Dò Đường

Công nghệ không ray sử dụng chuỗi nam châm được chôn ngầm dọc theo đường di chuyển của cổng. Cảm biến thông minh gắn trên cổng sẽ phát hiện và theo dõi từ trường của các nam châm này để tự điều chỉnh hướng di chuyển.

Hệ thống dual motor đảm bảo cân bằng chuyển động của cổng khi hoạt động. Hai động cơ được đồng bộ hóa thông qua tín hiệu từ cảm biến, đảm bảo cổng di chuyển thẳng và ổn định. Công nghệ này đặc biệt phù hợp cho các cổng khẩu độ lớn hoặc cổng có trọng lượng nặng.

Hướng Dẫn Lắp Đặt Cảm Biến Cổng Xếp Tự Động – Quy Trình Chi Tiết

Việc lắp đặt cảm biến đúng kỹ thuật là yếu tố quyết định hiệu quả hoạt động của toàn bộ hệ thống. Quy trình lắp đặt cần được thực hiện theo đúng tiêu chuẩn kỹ thuật và các biện pháp an toàn nghiêm ngặt.

Trước khi bắt đầu, cần chuẩn bị đầy đủ công cụ bao gồm

• máy khoan
• vít ốc inox
• dây cáp tín hiệu
• ống bảo vệ dây
• các thiết bị đo lường

Quan trọng nhất là phải ngắt hoàn toàn nguồn điện của hệ thống để đảm bảo an toàn tuyệt đối cho người lắp đặt.

Quy Trình Lắp Đặt Cảm Biến Hành Trình Cổng Xếp Có Ray

• Bước đầu tiên là xác định vị trí lắp đặt giá đỡ bút từ. Vị trí này phải đảm bảo bút từ có thể di chuyển tự do dọc theo ray mà không bị cản trở bởi các vật cản khác. Khoảng cách từ bút từ đến ray nên duy trì trong khoảng 5-10mm để đảm bảo tín hiệu ổn định.
• Quá trình lắp đặt giá đỡ cần sử dụng vít ốc inox để chống ăn mòn. Sau khi cố định giá đỡ, tiến hành kết nối dây cáp tín hiệu từ bút từ đến bộ điều khiển. Dây cáp nên được bảo vệ bằng ống luồn để tránh hư hỏng do tác động cơ học.
• Bước cuối cùng là hiệu chỉnh vị trí chính xác của bút từ. Sử dụng đồng hồ đo để kiểm tra tín hiệu đầu ra và điều chỉnh vị trí cho đến khi đạt được độ chính xác mong muốn.

Quy Trình Lắp Đặt Cảm Biến Hành Trình Không Ray

Việc chôn nam châm dọc theo tâm cổng là bước quan trọng nhất trong quy trình này. Nam châm phải được chôn ở độ sâu phù hợp, thường từ 3-5cm dưới mặt đất, và được bảo vệ bằng ống nhựa chống ẩm.

Khoảng cách giữa các nam châm thường được thiết lập từ 30-50cm tùy theo yêu cầu độ chính xác. Sau khi chôn nam châm, tiến hành lắp đặt cảm biến lên cổng ở vị trí gần mặt đất nhất để tối ưu hóa tín hiệu.

Hiệu chỉnh độ nhạy của cảm biến là bước tinh chỉnh cuối cùng. Kiểm tra hệ thống dual motor để đảm bảo hai động cơ hoạt động đồng bộ và cân bằng khi cổng di chuyển.

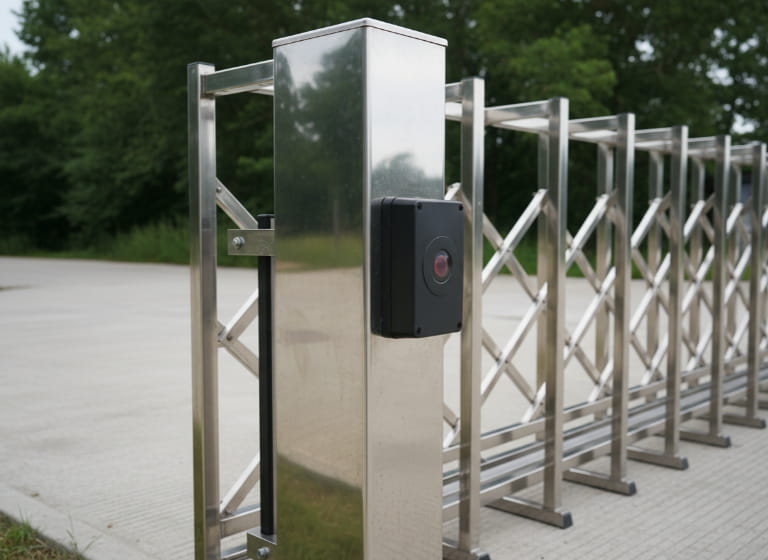

Cách Lắp Đặt Cảm Biến An Toàn Photocell

Lắp đặt bộ phát và bộ nhận photocell đối diện nhau ở hai bên cổng. Chiều cao lắp đặt thường từ 30-50cm so với mặt đất để phát hiện hiệu quả cả người và phương tiện. Khoảng cách tối đa giữa bộ phát và nhận có thể lên đến 15 mét.

Căn chỉnh tia sáng hồng ngoại giữa hai bộ phận là bước quan trọng. Sử dụng đèn LED báo hiệu trên thiết bị để kiểm tra và điều chỉnh góc nghiêng cho đến khi tín hiệu ổn định.

Điều chỉnh độ nhạy phù hợp với môi trường sử dụng. Trong môi trường có nhiều bụi bẩn hoặc sương mù, cần giảm độ nhạy để tránh báo động giả. Ngược lại, trong môi trường sạch sẽ, có thể tăng độ nhạy để phát hiện các vật thể nhỏ.

Bảo Trì và Vệ Sinh Cảm Biến Cổng Xếp – Kéo Dài Tuổi Thọ Thiết Bị

Bảo trì định kỳ là yếu tố quan trọng đảm bảo cảm biến hoạt động ổn định và kéo dài tuổi thọ thiết bị. Lịch trình bảo trì cần được thiết lập và thực hiện nghiêm túc để tránh các sự cố đáng tiếc.

Lịch Trình Bảo Trì Định Kỳ Để Đảm Bảo Hoạt Động Tối Ưu

• Bảo trì hàng tháng bao gồm kiểm tra hình ảnh bên ngoài của cảm biến, tìm kiếm các dấu hiệu hư hỏng như nứt vỡ, ăn mòn, hoặc lỏng lẻo. Kiểm tra dây cáp và các đầu nối để phát hiện sớm các dấu hiệu suy giảm.
• Bảo trì 6 tháng một lần cần kiểm tra toàn bộ hệ thống một cách chi tiết hơn. Đo đạc các thông số kỹ thuật như điện áp, dòng điện, và độ chính xác của cảm biến. Kiểm tra và hiệu chỉnh lại các thiết lập nếu cần thiết.
• Bảo trì hàng năm nên do kỹ thuật viên chuyên nghiệp thực hiện. Kiểm tra toàn diện từ cơ khí đến điện tử, thay thế các linh kiện có dấu hiệu hỏng hóc, và cập nhật phần mềm điều khiển nếu có phiên bản mới.

Phương Pháp Vệ Sinh và Kiểm Tra Cảm Biến Định Kỳ

Vệ sinh photocell cần đặc biệt chú ý đến việc làm sạch bề mặt kính mà không gây hư hại. Sử dụng khăn mềm ẩm nhẹ và dung dịch tẩy rửa không ăn mòn. Tránh sử dụng các vật liệu cứng hoặc hóa chất mạnh có thể làm xước hoặc hỏng kính.

Kiểm tra dây cáp và kết nối điện định kỳ bằng cách quan sát và đo đạc. Tìm kiếm các dấu hiệu như dây bị đứt, tiếp xúc kém, hoặc ăn mòn do môi trường. Các kết nối cần được siết chặt và được bảo vệ khỏi ẩm ướt.

Đối với cảm biến từ, cần kiểm tra độ sạch sẽ của nam châm và bề mặt cảm biến. Bụi sắt hoặc các tạp chất từ tính có thể ảnh hưởng đến độ chính xác. Sử dụng bàn chải mềm để loại bỏ các tạp chất và kiểm tra từ trường bằng thiết bị đo chuyên dụng.

Cách Chẩn Đoán và Khắc Phục Lỗi Cảm Biến Cổng Xếp Tự Động

Việc nhận diện sớm các triệu chứng lỗi và nguyên nhân gây ra giúp khắc phục kịp thời, tránh hư hỏng nghiêm trọng hơn. Quy trình chẩn đoán cần được thực hiện một cách có hệ thống từ cơ bản đến phức tạp.

Cảm Biến Hành Trình Bị Hỏng – Nguyên Nhân và Cách Khắc Phục

Triệu chứng thường gặp nhất là cổng dừng không đúng vị trí hoặc di chuyển không ổn định. Nguyên nhân có thể do dây cáp bị đứt, cảm biến bị lệch vị trí, hoặc nhiễu điện từ trong môi trường.

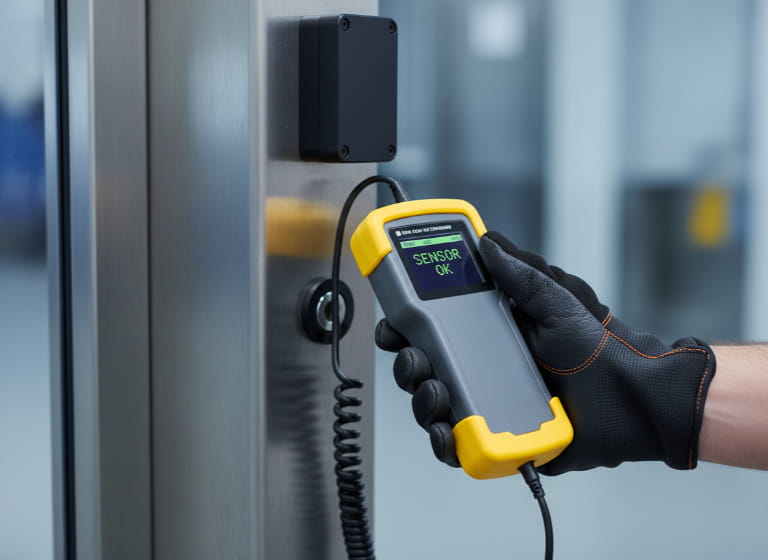

Bước kiểm tra đầu tiên là đo điện áp và tín hiệu đầu ra của cảm biến bằng đồng hồ vạn năng. Nếu không có tín hiệu, kiểm tra nguồn cung cấp và dây kết nối. Nếu có tín hiệu nhưng không ổn định, có thể cảm biến bị nhiễu hoặc vị trí lắp đặt không chính xác.

Giải pháp khắc phục bao gồm làm sạch và hiệu chỉnh lại vị trí cảm biến, thay thế dây cáp nếu có dấu hiệu hỏng hóc, hoặc lắp đặt thiết bị chống nhiễu nếu môi trường có nhiều thiết bị điện tử.

Cảm Biến An Toàn Không Hoạt Động – Kiểm Tra và Giải Pháp

Khi cảm biến photocell không hoạt động, cổng có thể không dừng khi có vật cản, gây nguy hiểm cao cho an toàn. Nguyên nhân thường do mất nguồn điện, kính bị bẩn, hoặc mất đồng bộ giữa bộ phát và nhận.

Kiểm tra nguồn điện bằng cách đo điện áp tại đầu vào của cảm biến. Vệ sinh kính photocell bằng khăn mềm và kiểm tra xem có vật cản nào che tia sáng không. Kiểm tra đèn LED báo hiệu trên thiết bị để xác định trạng thái hoạt động.

Căn chỉnh lại tia sáng giữa bộ phát và nhận nếu cần thiết. Kiểm tra và siết chặt tất cả các kết nối điện. Nếu vẫn không hoạt động sau các bước trên, có thể cần thay thế toàn bộ cảm biến.

Lựa Chọn Cảm Biến Phù Hợp – So Sánh Giữa Các Loại Khác Nhau

Việc lựa chọn đúng loại cảm biến phụ thuộc vào nhiều yếu tố như loại cổng, môi trường sử dụng, yêu cầu độ chính xác, và ngân sách đầu tư. Mỗi loại cảm biến có ưu nhược điểm riêng phù hợp với từng ứng dụng cụ thể.

Tiêu Chí Chọn Cảm Biến Phù Hợp Dựa Trên Loại Cổng Xếp

• Đối với cổng gia đình có khẩu độ nhỏ và tần suất sử dụng thấp, cảm biến có ray cơ bản là lựa chọn tối ưu. Chi phí thấp nhưng vẫn đảm bảo độ chính xác và độ tin cậy cần thiết cho sử dụng hàng ngày.
• Cổng thương mại và công nghiệp với khẩu độ lớn, tần suất sử dụng cao và yêu cầu độ bền cao nên sử dụng cảm biến không ray. Mặc dù chi phí đầu tư cao hơn nhưng mang lại hiệu quả dài hạn và giảm thiểu chi phí bảo trì.
• Đối với các dự án có yêu cầu đặc biệt về thẩm mỹ hoặc kỹ thuật, cần tư vấn chuyên sâu để lựa chọn giải pháp tùy chỉnh phù hợp. Cổng Hồng Môn cung cấp dịch vụ tư vấn và thiết kế giải pháp riêng cho từng khách hàng.

Cảm Biến Chính Hãng Và Cảm Biến Thay Thế

• Cảm biến chính hãng từ các nhà sản xuất uy tín như FAAC, Nice, hoặc BFT đảm bảo chất lượng cao và có chế độ bảo hành đầy đủ. Giá thành cao hơn nhưng mang lại sự yên tâm về chất lượng và hỗ trợ kỹ thuật.
• Cảm biến thay thế hoặc tương thích có chi phí thấp hơn 30-50% so với hàng chính hãng. Tuy nhiên, cần cẩn trọng về chất lượng và khả năng tương thích với hệ thống hiện có. Nên chọn các nhà cung cấp uy tín và có kinh nghiệm trong lĩnh vực này.

Quyết định lựa chọn nên dựa trên tầm quan trọng của hệ thống và ngân sách có sẵn. Đối với các ứng dụng quan trọng như bảo vệ khu vực nhạy cảm, nên ưu tiên cảm biến chính hãng để đảm bảo độ tin cậy tuyệt đối.

Kết luận

Tóm lại, cảm biến cổng xếp tự động là thành phần không thể thiếu trong hệ thống cổng hiện đại. Việc hiểu rõ các loại cảm biến, nguyên lý hoạt động, và cách bảo trì giúp tối ưu hóa hiệu quả sử dụng. Cổng Hồng Môn cam kết mang đến những giải pháp tốt nhất với dịch vụ chuyên nghiệp và hỗ trợ tận tình cho mọi khách hàng.
