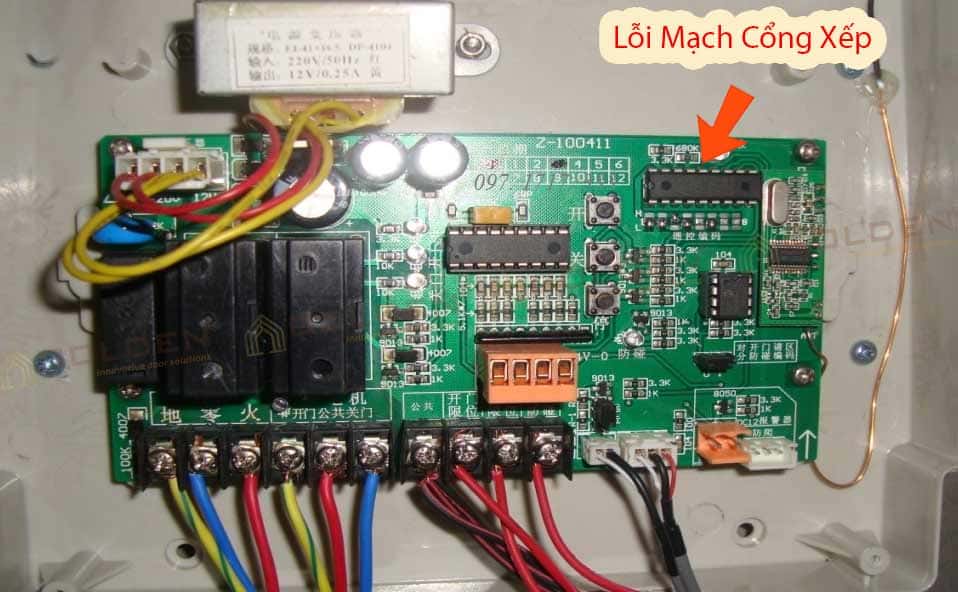

Cổng xếp tự động bị lỗi bảng mạch có thể xuất hiện nhiều biểu hiện như không nhận lệnh điều khiển, lúc chạy lúc không, tự dừng giữa hành trình hoặc motor hoạt động không đúng với lệnh đóng mở. Tuy nhiên, không phải cứ cổng không chạy là bảng mạch đã hỏng. Remote, nguồn điện, dây tín hiệu, cảm biến hành trình hoặc motor cũng có thể tạo ra triệu chứng tương tự. Vì vậy, Cổng Hồng Môn khuyến nghị nên kiểm tra theo từng bước để xác định đúng nguyên nhân trước khi quyết định sửa hoặc thay bo mạch.

Cổng xếp tự động bị lỗi bảng mạch có biểu hiện gì?

Bảng mạch điều khiển là bộ phận tiếp nhận và xử lý các tín hiệu điều khiển của hệ thống. Khi người dùng bấm remote hoặc bộ điều khiển cố định, tín hiệu được đưa về bộ điều khiển để thực hiện các lệnh như mở, đóng hoặc dừng cổng.

Do đó, khi bảng mạch xảy ra sự cố, hoạt động của cổng thường trở nên bất thường. Một số dấu hiệu thường gặp gồm:

• Bấm remote nhưng cổng không phản hồi.
• Bộ điều khiển cố định cũng không điều khiển được cổng.
• Cổng lúc nhận lệnh, lúc không.
• Cổng chỉ chạy theo một chiều đóng hoặc mở.
• Cổng đang chạy thì tự dừng dù phía trước không có vật cản.
• Cổng chạy hết hành trình nhưng motor vẫn tiếp tục hoạt động.
• Cổng đóng hoặc mở không đúng điểm dừng đã thiết lập.
• Sau khi cấp lại điện, hệ thống vẫn không hoạt động bình thường.
• Bảng mạch có dấu hiệu cháy, ám đen hoặc xuất hiện mùi bất thường.

Tuy nhiên, đây mới chỉ là các dấu hiệu nghi ngờ. Ví dụ, cổng không nhận remote cũng có thể đơn giản do remote hết pin, mất đồng bộ hoặc bộ thu tín hiệu gặp vấn đề. Cổng không dừng đúng vị trí lại có thể liên quan đến công tắc hành trình hoặc nam châm định vị.

Vì vậy, không nên thay ngay bảng mạch chỉ dựa trên một biểu hiện duy nhất.

Bảng mạch cổng xếp tự động có vai trò gì?

Để hiểu vì sao lỗi bảng mạch ảnh hưởng đến nhiều chức năng của cổng, trước tiên cần nhìn vào cấu tạo của phần đầu máy.

Một hệ thống cổng xếp inox tự động thường gồm thân cổng, bánh xe, đầu máy, motor, hệ thống điều khiển, cảm biến và bộ phận dẫn hướng. Trong đó bảng mạch nằm trong hệ thống điều khiển của đầu máy.

Bảng mạch đảm nhiệm việc tiếp nhận và xử lý tín hiệu từ nhiều bộ phận khác nhau, chẳng hạn:

• Remote cầm tay.
• Bộ điều khiển đặt tại phòng bảo vệ.
• Cảm biến hành trình.
• Hệ thống định vị hoặc dẫn hướng.
• Cảm biến an toàn nếu hệ thống được trang bị.
• Mạch điều khiển motor.

Có thể hình dung luồng hoạt động cơ bản như sau:

Người dùng ra lệnh → bộ điều khiển nhận tín hiệu → bảng mạch xử lý → motor hoạt động → cổng di chuyển → cảm biến xác định điều kiện dừng.

Nếu một mắt xích trong chuỗi này gặp vấn đề, cổng có thể biểu hiện giống như lỗi bảng mạch. Đây cũng là lý do quá trình kiểm tra cần được thực hiện theo hệ thống thay vì chỉ tập trung vào bo mạch.

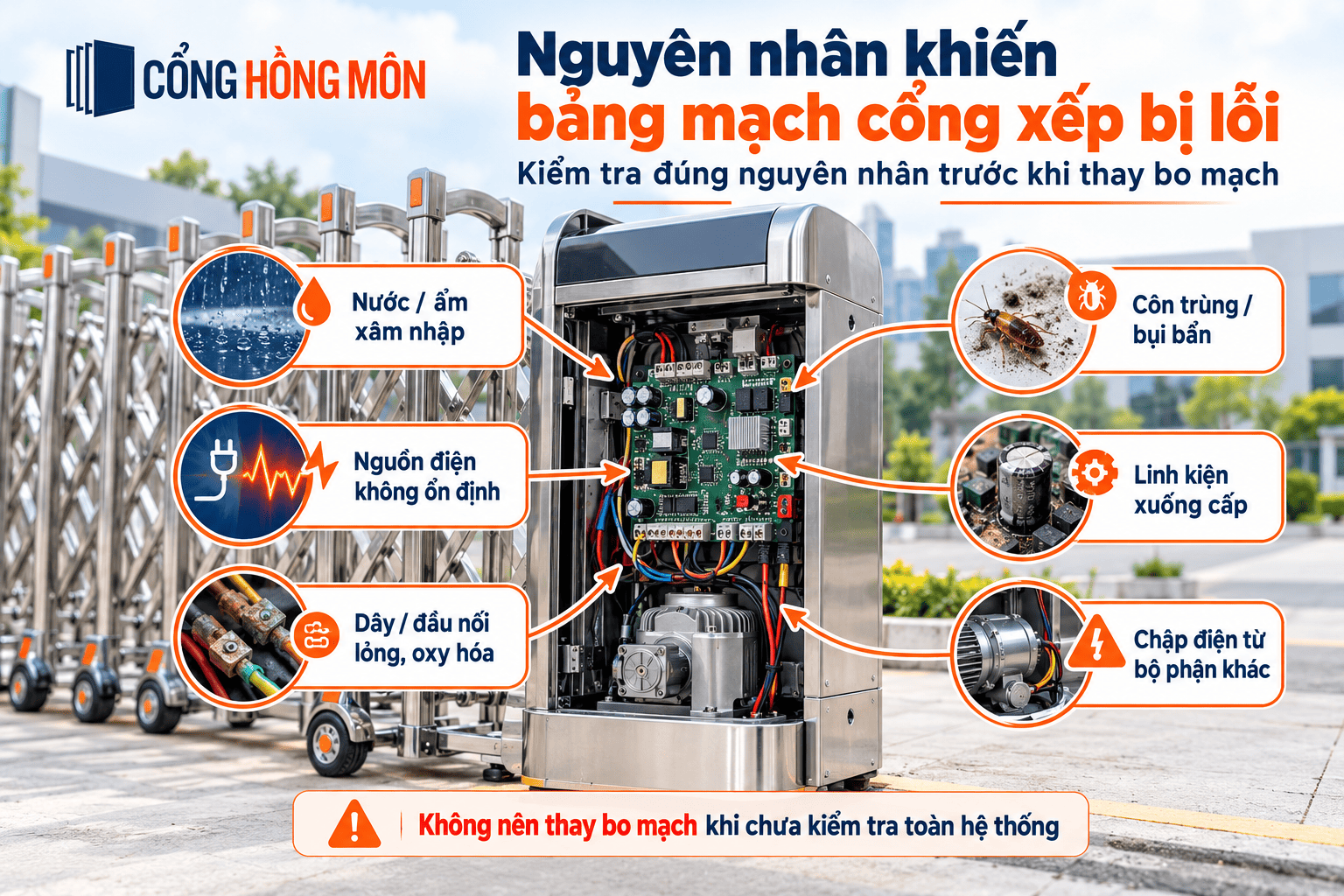

Những nguyên nhân khiến bảng mạch cổng xếp bị lỗi

Bảng mạch được đặt bên trong đầu máy nhưng cổng xếp thường hoạt động ở khu vực ngoài trời. Theo thời gian, nhiều yếu tố từ điện, môi trường đến quá trình sử dụng có thể ảnh hưởng đến các linh kiện điện tử.

Nước hoặc hơi ẩm xâm nhập đầu máy

Đây là một trong những yếu tố cần kiểm tra đầu tiên đối với cổng đặt ngoài trời.

Nếu hộp đầu máy bị hở, gioăng xuống cấp hoặc nước mưa đi vào qua khe kỹ thuật, độ ẩm có thể tác động lên bo mạch và các đầu nối điện. Trong trường hợp nghiêm trọng, nước trực tiếp tiếp xúc với linh kiện có thể gây chập điện.

Nguy cơ này thường tăng vào mùa mưa hoặc tại khu vực mặt sân dễ đọng nước.

Nếu phát hiện nước đã vào đầu máy, không nên tiếp tục thử bật tắt cổng nhiều lần. Hãy ngắt nguồn điện và để kỹ thuật viên kiểm tra hệ thống.

Nguồn điện không ổn định

Biến động điện áp, đấu nối không phù hợp hoặc sự cố trên đường cấp nguồn có thể tác động đến bộ điều khiển.

Trong một số trường hợp, bộ phận nguồn của bảng mạch hỏng trước trong khi các thành phần điều khiển khác vẫn còn khả năng hoạt động. Ngược lại, nguồn cấp hoàn toàn bình thường nhưng lỗi lại nằm ở linh kiện xử lý tín hiệu.

Do đó, việc kiểm tra điện áp cần được thực hiện bằng thiết bị đo phù hợp bởi người có chuyên môn.

Đầu nối và dây dẫn bị lỏng hoặc oxy hóa

Một đầu dây tín hiệu lỏng có thể khiến hệ thống lúc hoạt động, lúc không, đặc biệt khi cổng rung trong quá trình vận hành.

Ngoài ra, môi trường ẩm có thể làm các đầu tiếp xúc bị oxy hóa sau thời gian dài sử dụng. Triệu chứng lúc này rất dễ bị nhầm với lỗi bảng mạch.

Côn trùng hoặc bụi bẩn lọt vào đầu máy

Đầu máy cổng xếp là khu vực tương đối kín nhưng không có nghĩa hoàn toàn tách biệt với môi trường.

Kiến, côn trùng nhỏ, bụi bẩn hoặc dị vật có thể đi vào bên trong nếu khe hở không được kiểm soát tốt. Khi tiếp xúc với khu vực điện, chúng có thể gây ra sự cố hoặc làm giảm độ ổn định của các đầu nối.

Linh kiện điện tử xuống cấp theo thời gian

Cổng xếp tại nhà máy, khu công nghiệp, bãi xe hoặc cơ quan có thể phải đóng mở nhiều lần mỗi ngày. Sau thời gian dài vận hành, các linh kiện trên bộ điều khiển có khả năng xuống cấp.

Mức độ xuống cấp phụ thuộc vào nhiều yếu tố như:

• Tần suất sử dụng.
• Điều kiện nhiệt độ.
• Độ ẩm.
• Chất lượng nguồn điện.
• Tình trạng bảo dưỡng.
• Cấu hình và tuổi của hệ thống.

Không nên dựa đơn thuần vào số năm sử dụng để kết luận bảng mạch phải thay mới.

Chập điện từ bộ phận khác trong hệ thống

Đôi khi bảng mạch bị ảnh hưởng không phải do bản thân bo mạch hỏng trước mà do sự cố từ motor, dây dẫn hoặc thiết bị ngoại vi.

Nếu chỉ thay bảng mạch mà không tìm nguyên nhân gốc, bảng mạch mới vẫn có thể tiếp tục gặp sự cố.

Đây là lý do kỹ thuật viên cần kiểm tra toàn bộ mạch điện liên quan trước khi đấu bo điều khiển mới.

Phân biệt lỗi bảng mạch với các lỗi khác của cổng xếp

Một trong những bước quan trọng nhất khi xử lý cổng xếp tự động bị lỗi bảng mạch là loại trừ những nguyên nhân dễ nhầm lẫn.

Như vậy, “cổng không chạy” không đồng nghĩa với “bảng mạch hỏng”.

Cổng Hồng Môn cũng đã tổng hợp nhiều tình huống tương tự trong bài hướng dẫn xử lý lỗi cửa điện tự động, người sử dụng có thể đối chiếu trước khi gọi kỹ thuật.

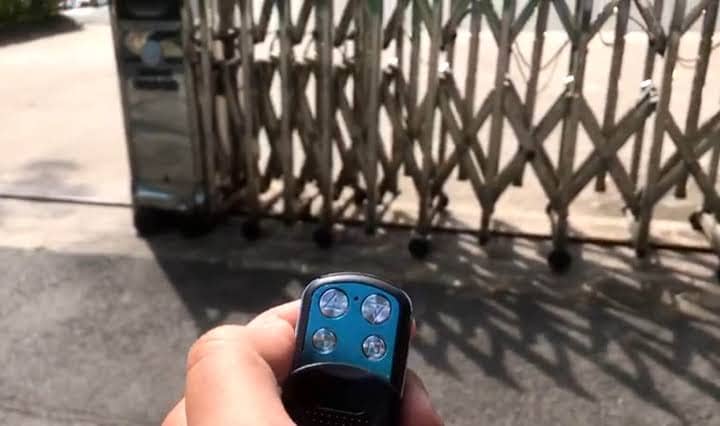

Cổng không nhận remote có phải bảng mạch bị hỏng?

Chưa chắc. Đây là một trong những biểu hiện dễ khiến người dùng nghi ngờ bo mạch nhất, nhưng cũng là trường hợp có nhiều nguyên nhân khác.

Trước tiên, hãy thử:

1. Kiểm tra pin remote.
2. Dùng remote dự phòng nếu có.
3. Đứng gần đầu máy hơn để thử tín hiệu.
4. Kiểm tra bộ điều khiển cố định tại phòng bảo vệ.
5. Xác nhận cổng vẫn được cấp điện.

Nếu một remote không hoạt động nhưng remote còn lại vẫn dùng bình thường, khả năng cao vấn đề nằm ở chiếc remote đó.

Nếu tất cả remote đều không hoạt động nhưng bộ điều khiển có dây vẫn sử dụng được, cần kiểm tra hệ thống thu tín hiệu remote.

Ngược lại, nếu cả remote lẫn bộ điều khiển cố định đều không ra lệnh được dù nguồn điện bình thường, phạm vi kiểm tra sẽ cần mở rộng đến bộ điều khiển, đường dây và bảng mạch.

Cổng tự động dừng giữa chừng có phải lỗi bảng mạch?

Cũng chưa thể kết luận ngay.

Cổng đang chạy rồi dừng giữa hành trình có thể liên quan đến nhiều yếu tố cơ khí và điện.

Trước tiên nên kiểm tra đường chạy của cổng xem có:

• Đá hoặc dị vật kẹt dưới bánh xe.
• Mặt nền lồi lõm.
• Ray bị vướng.
• Bánh xe bị kẹt.
• Thân cổng biến dạng sau va chạm.
• Vật cản kích hoạt cảm biến an toàn.

Nếu phần cơ khí bình thường nhưng hệ thống vẫn tự dừng, kỹ thuật viên mới tiếp tục kiểm tra cảm biến, thời gian bảo vệ, đường dây và bộ điều khiển.

Cách kiểm tra theo thứ tự này giúp tránh thay linh kiện điện tử khi nguyên nhân thực tế chỉ nằm ở đường chạy.

Có nên tự sửa bảng mạch cổng xếp không?

Nếu chỉ kiểm tra những yếu tố bên ngoài như nguồn điện tổng, pin remote hoặc vật cản trên đường chạy thì người sử dụng có thể thực hiện theo hướng dẫn vận hành.

Tuy nhiên, không nên tự tháo và sửa bảng mạch nếu không có chuyên môn về điện – điện tử.

Bảng mạch nằm trong hệ thống sử dụng nguồn điện và kết nối trực tiếp với motor cùng nhiều thiết bị điều khiển. Việc đấu nhầm dây, chạm mạch hoặc sử dụng linh kiện không phù hợp có thể khiến sự cố trở nên nghiêm trọng hơn.

Đặc biệt, không nên:

• Chạm vào bo mạch khi hệ thống vẫn đang cấp điện.
• Tự đấu tắt các đầu dây để thử motor.
• Thay cầu chì bằng loại không đúng thông số.
• Nối trực tiếp nguồn vào linh kiện để “test”.
• Thay bo mạch khác chỉ vì hình thức bên ngoài giống nhau.
• Vô hiệu hóa cảm biến an toàn để cổng tiếp tục chạy.

Nếu bảng mạch có mùi khét, dấu cháy hoặc đầu máy vừa bị nước vào, nên ngắt nguồn và dừng sử dụng cho đến khi hệ thống được kiểm tra.

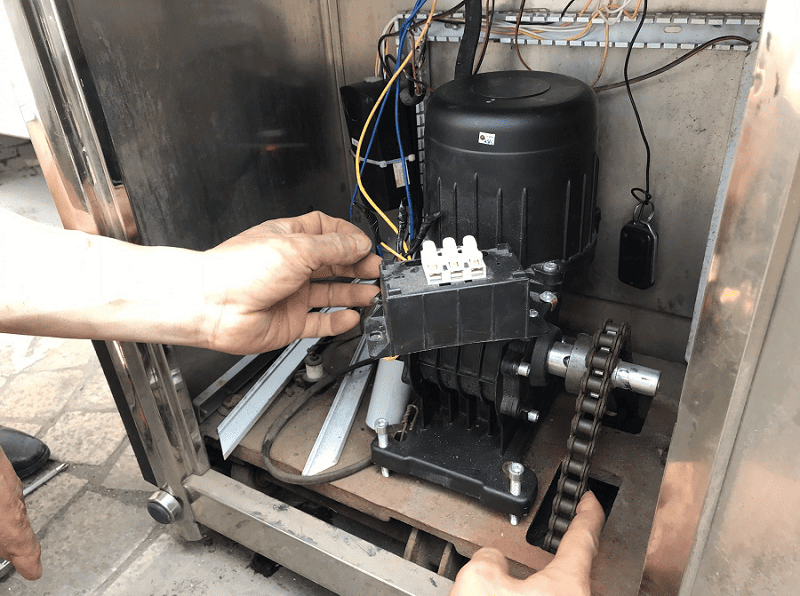

Bảng mạch cổng xếp bị lỗi có sửa được không?

Có trường hợp sửa được, nhưng cũng có trường hợp nên thay bảng mạch. Quyết định phụ thuộc vào vị trí hỏng, mức độ ảnh hưởng và tình trạng tổng thể của bo điều khiển.

Trường hợp có thể cân nhắc sửa

Kỹ thuật viên có thể cân nhắc sửa khi xác định được lỗi tại một khu vực cụ thể và phần còn lại của bo mạch vẫn ở tình trạng tốt, chẳng hạn:

• Đầu nối tiếp xúc kém.
• Một số linh kiện nguồn hoặc điều khiển hỏng cục bộ.
• Mạch nhận tín hiệu gặp vấn đề có thể khắc phục.
• Mối hàn hoặc điểm kết nối xảy ra lỗi.

Sau sửa chữa, bảng mạch cần được thử cùng hệ thống thực tế để xác định các chức năng đóng, mở, dừng và hành trình hoạt động bình thường.

Trường hợp nên xem xét thay bảng mạch

Thay mới thường hợp lý hơn nếu:

• Bo mạch cháy diện rộng.
• Đường mạch bị hỏng nghiêm trọng.
• Nước làm nhiều vùng trên bảng mạch bị ăn mòn.
• Bảng mạch đã sửa nhiều lần và liên tục phát sinh lỗi.
• Linh kiện tương thích không còn phù hợp để sửa chữa.
• Chi phí và độ ổn định sau sửa không còn hợp lý so với thay mới.

Điều quan trọng là phải tìm nguyên nhân khiến bo cũ hỏng trước khi lắp bảng mạch mới.

Ví dụ, nếu nước vẫn tiếp tục lọt vào đầu máy thì thay bo mới mà không xử lý vị trí thấm nước chỉ giải quyết phần hậu quả.

Khi thay bảng mạch cần chú ý điều gì?

Không phải bo mạch cổng xếp nào cũng có thể thay thế trực tiếp cho nhau.

Kỹ thuật viên cần kiểm tra hệ thống hiện tại gồm loại motor, phương án dẫn hướng, cảm biến, điện áp và cách đấu nối trước khi lựa chọn bảng mạch.

Đặc biệt cần chú ý sự khác biệt giữa cổng có ray và cổng không ray.

Một số cổng không ray có hệ thống dẫn hướng, cảm biến và cách điều khiển phức tạp hơn. Nếu sử dụng bảng mạch không tương thích, cổng có thể đóng mở được nhưng mất chức năng dẫn hướng hoặc hoạt động sai hành trình.

Sau khi thay bảng mạch, cần thử đầy đủ:

• Lệnh mở.
• Lệnh đóng.
• Lệnh dừng.
• Remote.
• Bộ điều khiển cố định.
• Điểm dừng hành trình.
• Hệ thống dẫn hướng.
• Cảm biến an toàn nếu có.
• Hoạt động của motor trong nhiều chu kỳ liên tiếp.

Chỉ khi toàn bộ chức năng ổn định mới nên bàn giao lại cổng để sử dụng thường xuyên.

Quy trình kiểm tra lỗi bảng mạch cổng xếp

Khi tiếp nhận một trường hợp nghi ngờ bo mạch, quá trình kiểm tra nên được thực hiện tuần tự thay vì thay thử linh kiện.

Bước 1: Ghi nhận hiện tượng

Cần xác định chính xác cổng đang gặp lỗi gì:

• Không chạy hoàn toàn.
• Chạy một chiều.
• Không nhận remote.
• Chạy ngắt quãng.
• Không dừng đúng vị trí.
• Tự động đảo chiều.
• Chỉ lỗi sau khi trời mưa.

Thông tin này giúp thu hẹp phạm vi kiểm tra.

Bước 2: Kiểm tra phần cơ khí bên ngoài

Quan sát đường ray, bánh xe, thân cổng và khu vực di chuyển. Nếu cổng bị kẹt cơ khí thì cần xử lý phần này trước.

Bước 3: Kiểm tra nguồn cấp

Kỹ thuật viên xác nhận điện cấp vào đầu máy và tình trạng hệ thống bảo vệ nguồn.

Bước 4: Kiểm tra thiết bị điều khiển

Remote, bộ điều khiển cố định và đường truyền tín hiệu được kiểm tra để loại trừ lỗi thiết bị ngoại vi.

Bước 5: Kiểm tra cảm biến và hành trình

Nếu cổng chạy sai hành trình hoặc tự dừng, cần kiểm tra hệ thống cảm biến, nam châm định vị và dây tín hiệu liên quan.

Bước 6: Kiểm tra bảng mạch

Sau khi loại trừ các nguyên nhân bên ngoài, kỹ thuật viên mới đánh giá trực tiếp bo mạch để xác định vị trí và mức độ hư hỏng.

Bước 7: Đề xuất sửa hoặc thay

Dựa trên kết quả kiểm tra, đơn vị kỹ thuật có thể tư vấn sửa linh kiện, thay bảng mạch hoặc xử lý đồng thời nguyên nhân liên quan khác.

Cách làm này giúp tránh tình trạng thay bo mạch nhưng cổng vẫn tiếp tục gặp lỗi vì nguyên nhân thực tế nằm ở bộ phận khác.

Làm gì để hạn chế bảng mạch cổng xếp bị hỏng?

Không thể loại bỏ hoàn toàn nguy cơ hỏng linh kiện điện tử, nhưng một số biện pháp bảo dưỡng có thể giúp hạn chế sự cố.

Giữ đầu máy hạn chế tiếp xúc với nước

Kiểm tra tình trạng vỏ đầu máy, các khe đi dây và vị trí có khả năng để nước mưa đi vào.

Nếu khu vực cổng thường xuyên ngập nước, cần có phương án xử lý mặt bằng thay vì chỉ cố che phần đầu máy.

Giữ khu vực cổng sạch

Đất, lá cây, sỏi và rác nên được làm sạch khỏi đường chạy. Điều này không trực tiếp bảo vệ bảng mạch nhưng giúp giảm tải bất thường lên motor và hệ thống điều khiển.

Không bỏ qua các biểu hiện bất thường

Nếu cổng bắt đầu xuất hiện tình trạng lúc chạy lúc không, tự dừng hoặc phát ra tiếng động khác thường, nên kiểm tra sớm.

Tiếp tục vận hành trong khi một bộ phận đang gặp lỗi có thể làm sự cố lan sang các thành phần khác.

Bảo dưỡng định kỳ

Cổng sử dụng với tần suất cao tại nhà máy, khu công nghiệp, trường học hoặc khu dân cư nên được kiểm tra định kỳ cả phần cơ khí lẫn điện.

Các vị trí cần chú ý gồm bánh xe, đầu nối, dây dẫn, motor, cảm biến, bo điều khiển và hệ thống dẫn hướng.

Khi nào nên gọi đơn vị sửa chữa cổng xếp?

Bạn nên dừng vận hành và liên hệ kỹ thuật khi gặp một trong các trường hợp sau:

• Cổng mất hoàn toàn khả năng điều khiển.
• Aptomat hoặc thiết bị bảo vệ liên tục ngắt.
• Đầu máy có mùi khét.
• Bảng mạch có dấu hiệu cháy.
• Đầu máy bị nước vào.
• Motor chạy bất thường.
• Cổng đóng mở không kiểm soát.
• Cổng không dừng đúng hành trình.
• Đã kiểm tra remote và nguồn nhưng lỗi vẫn còn.
• Hệ thống liên tục tái phát cùng một sự cố.

Nếu cổng đã qua thời gian sử dụng dài hoặc từng sửa nhiều lần, việc kiểm tra tổng thể sẽ hữu ích hơn so với chỉ xử lý riêng biểu hiện đang xảy ra.

Cổng Hồng Môn hiện cung cấp dịch vụ sửa chữa cổng xếp điện inox và cổng xếp hợp kim nhôm, bao gồm kiểm tra motor, hệ thống điều khiển, bo mạch, bánh xe, thân cổng và các bộ phận liên quan.

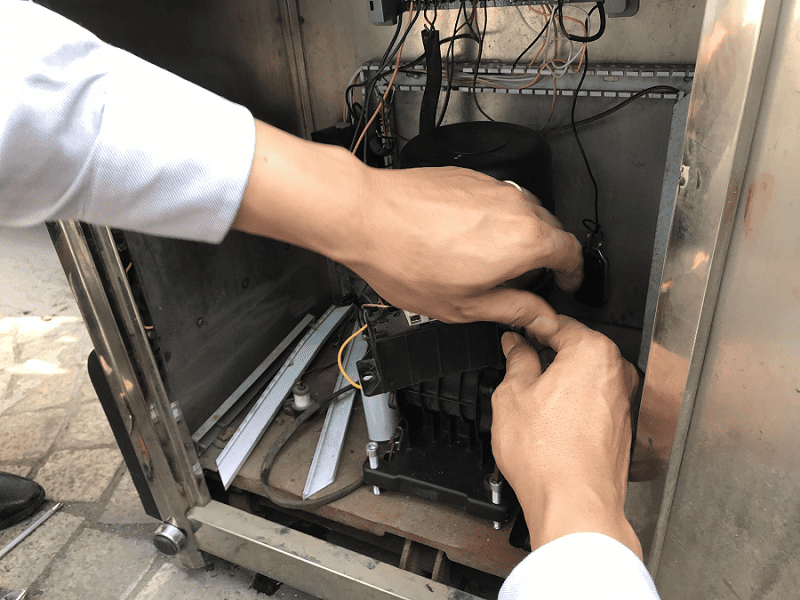

Cổng Hồng Môn kiểm tra và xử lý lỗi bảng mạch cổng xếp

Khi cổng xếp tự động bị lỗi bảng mạch, điều cần thiết không chỉ là tìm một bo mạch khác để thay vào. Trước tiên phải xác định nguyên nhân khiến cổng mất điều khiển, sau đó kiểm tra sự tương thích giữa bảng mạch, motor, hệ dẫn hướng và các thiết bị hiện hữu.

Với hệ thống đang sử dụng, khách hàng có thể cung cấp trước cho Cổng Hồng Môn:

• Hình ảnh toàn bộ cổng.
• Hình ảnh đầu máy.
• Video thể hiện lỗi khi bấm điều khiển.
• Model hoặc thông tin motor nếu còn tem.
• Thời điểm lỗi bắt đầu xuất hiện.
• Tình trạng trước khi xảy ra lỗi, chẳng hạn sau mưa, mất điện hoặc va chạm.

Những thông tin này giúp kỹ thuật viên có cơ sở đánh giá ban đầu trước khi kiểm tra trực tiếp.

Đối với cổng đã sử dụng lâu năm, quá trình kiểm tra cũng nên xem xét đồng thời motor, bánh xe, hệ thống dẫn hướng và dây điện thay vì chỉ tập trung vào bảng mạch. Điều này giúp phát hiện những hạng mục có nguy cơ gây lỗi trở lại sau khi sửa chữa.

Kết luận

Cổng xếp tự động bị lỗi bảng mạch có thể khiến cổng mất điều khiển, vận hành chập chờn, chạy sai hành trình hoặc không dừng đúng vị trí. Tuy nhiên, những hiện tượng này cũng có thể bắt nguồn từ remote, cảm biến, dây tín hiệu, nguồn điện, motor hoặc hệ thống cơ khí. Vì vậy, cách xử lý phù hợp là kiểm tra theo từng bước để xác định đúng nguyên nhân trước khi sửa hoặc thay bo mạch. Khi lỗi liên quan đến hệ thống điện hoặc cần tháo đầu máy, bạn nên liên hệ Cổng Hồng Môn hoặc kỹ thuật viên có chuyên môn để kiểm tra, tránh tự đấu nối làm phát sinh thêm hư hỏng.
